Чертежи

[vaycartana]

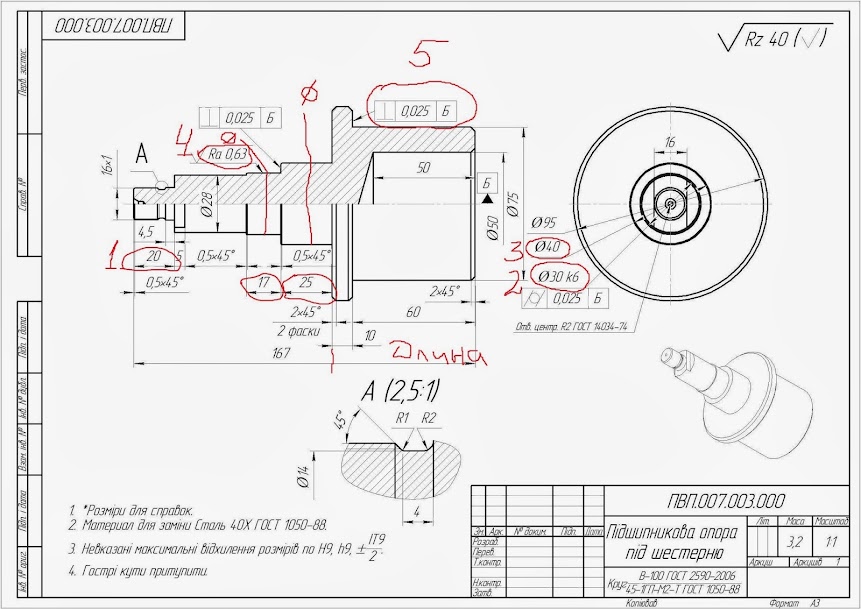

В этом посте я постараюсь рассказать, как составить чертеж, что бы по нему можно было получить, нормальную деталь и вес цех над вами не ржал. Пример чертежа реальной детали. Первое на что обращаем внимание линейные размеры - токарю удобно отсчитывать размеры от торца детали, при этом обращаем внимание - на последовательность обработки. Берем левую часть детали - очевидно что 1-м будет обрабатываться диаметр 40мм, а значит надо вместо линейных размеров отмеченных цифрой один указать размер от торца детали - до начала диаметра 95мм. И все так все размеры по порядку. 2м пунктом у нас идет обозначение классного размера d30k6 мало того, что конструктор ужесточил допуск - вместо 7го квалитета указал 6, хотя он здесь на фиг не нужен, так еще и применил достаточно редкое обозначение k, обычно посадки на чертежах обозначают h/H, зачем такие сложности, когда можно рядом указать поле допуска. 3м пунктом идет вид, на котором указанны диаметры, каждый раз необходимо напрягать глаза и думать какой размер куда относится. Намного более удобно перенести размеры на место - где я их обозначил. А вид с торца можно было вообще убрать. 4м пунктом идет завышенные требования к шероховатость поверхности, восьмой класс чистоты - это не много перебор - для шейки под подшипник, там и 5го хватило бы с головой. 5й пункт не вполне очевиден, если не знаешь дальнейшую судьбу детали - эта опора вал под сварку, зная, что вал после сварки будет обрабатываться смысл назначать такой жесткий допуск на взаимное расположение поверхностей. Вот вкратце и все ошибки на которые я хотел обратить внимание.
